簡介：在干燥行業，制藥公司采用回轉爐、焙燒爐進行溫度加熱。使用環境復雜，溫度變化范圍廣，常伴有壓力。設置環境也具有布線不便、電源供給不便等特點。安易科技公司采用由熱電...（熱電偶型號報價廠家為您整理）

在干燥行業，制藥公司采用回轉爐、焙燒爐進行溫度加熱。使用環境復雜，溫度變化范圍廣，常伴有壓力。設置環境也具有布線不便、電源供給不便等特點。安易科技公司采用由熱電偶和無線溫度報頭組成的無線溫度變送器，用熱電偶測量窯內溫度、電池供電、無線通信等優點，支持回轉窯的嚴酷狀況特點。

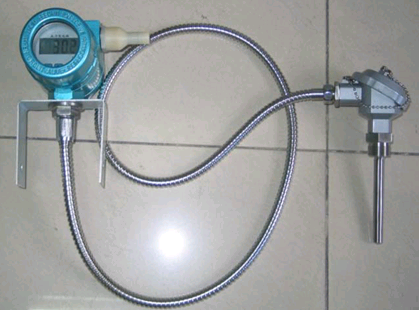

無線溫度變送器通常與接收終端、通信串行、電子計算機等組合使用，將信號直接傳送給上位機或無線儀表等。該產品解決了現場布線成本，解決了客戶設置復雜環境的影響。一般來說，多使用串聯型變送器，如下所示

烘爐窯無線測溫傳輸方式

通信方式:

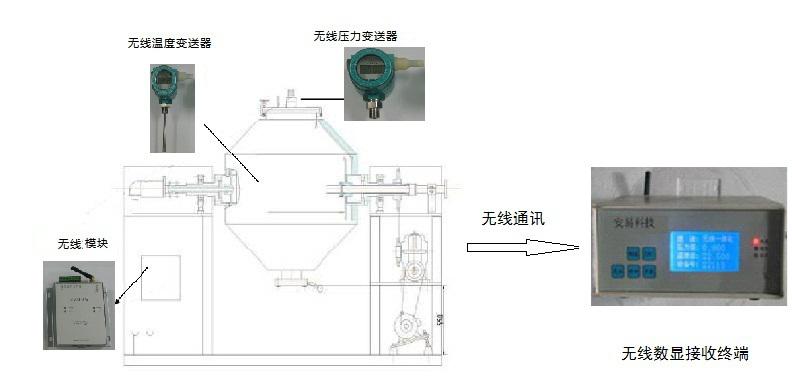

干燥行業和制藥公司使用的回轉爐，一般來說除了測溫以外，壓力也有可能傳遞。根據現場使用的測量數據，除溫度變送器外，還可設置無線壓力變送器。現以回轉爐的無線測溫、無線加載方式為例。現場通信如下圖所示

烘爐窯無線測溫傳輸方式

現場的旋轉爐中設置了無線溫度變送器和無線壓力變送器等。

罐體:無線溫度變送器、無線壓力變送器安裝在罐體上，溫度傳感器、壓力傳感器在收集罐體內的溫度、壓力后，直接在數據處理板電路中處理，處理后通過無線變送電路通過天線無線發送信號。

控制箱:無線接收旋轉體4-20mA信號模塊直接經由35mm的導軌設置在控制箱內，接收模塊在接收到無線信號后，將無線信號變換為4-20mA信號進行輸出，將輸出的4-20mA信號通過直接連接線與PLC連接，通過PLC進行連接

罐體上的無線溫度變送器、無線壓力變送器與控制箱內接收模塊的收發一一對應。

無線數字顯示終端設置在值班室，值班室實時查看旋轉爐的溫度和壓力。 (使用選項)

溫度變送器安裝

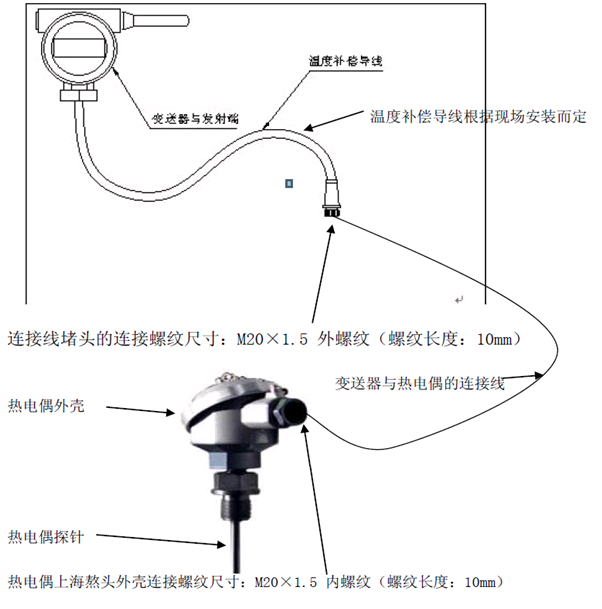

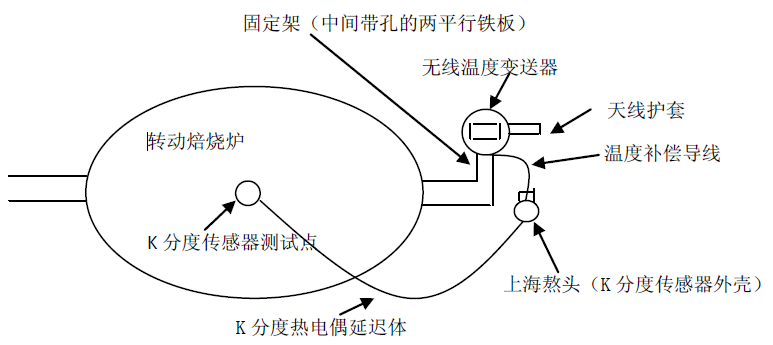

由于爐內部的測定溫度高，爐殼表面的溫度也高，但溫度變送器儀表的使用環境溫度為- 40℃~ + 85℃，為了不影響儀表的正常使用，分別設置無線溫度變送器設備，將變送器安裝在罐體的一端，遠離高溫環境，在工作范圍(-40℃~ + 85℃)內正常使用變送器。變送器的安裝采用支架式固定安裝，變送器本身帶支架，現場爐體焊接支架即可。具體安裝示意圖如下

烘爐窯無線測溫傳輸方式
