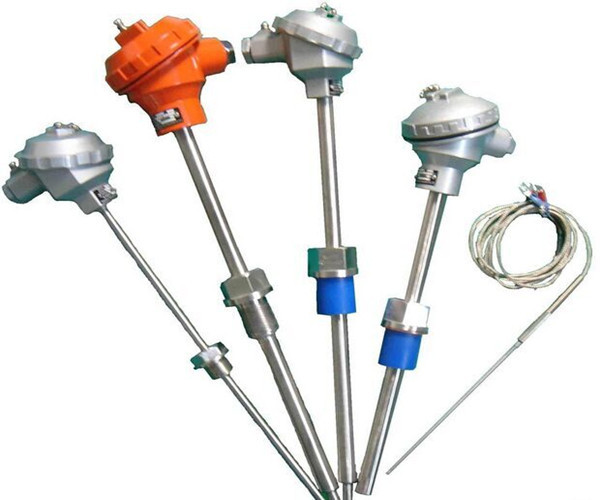

一體化防爆熱電偶主要特點

雙線輸出4 ~ 20mA，抗干擾能力強；

節約補償導線和溫度變送器的安裝成本；

測量范圍大；

冷端溫度自動補償、非線性校正電路

一體化防爆熱電偶工作原理

一體化防爆熱電偶使用間隙隔爆原則，何時爆炸發生在空腔內，火焰溫度經過爆炸不能通過接合面的間隙傳遞到空腔外部，因此可以進行溫度測量。熱電偶(電阻)溫度變送器電橋產生的熱電勢(電阻)產生不平衡信號，放大后轉換成4 ~ 20mA的DC信號給工作儀表，工作儀表將顯示相應的溫度值。

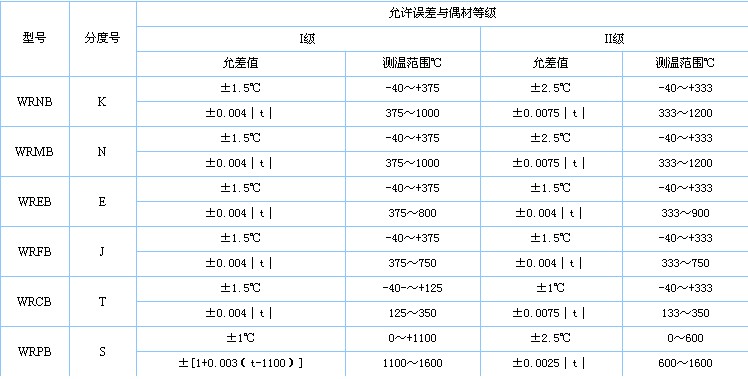

注:T是溫度傳感元件測量溫度的絕對值。

防爆等級:

隔爆形狀:dIIBT4、diitc5、diitc

本質安全型:iaICT 6

其他參數

輸出信號:4 ~ 20mA，負載電阻250ω，傳輸導體電阻100ω

輸出方法:雙線制

公差等級:0.1；0.2；0.5

電源:24V。DC 10%

防護等級:IP65

熱響應時間

當溫度發生階躍變化時，儀表電流輸出信號變?yōu)殡A躍變化的50%所需的時間通常表示為τ0.5。當溫度變送器的階躍響應穩定時間不超過熱電偶(電阻)熱響應穩定時間τ0.5熱電偶(電阻)熱響應時間用作儀表的熱響應時間。

當溫度變送器的階躍響應穩定時間不超過熱電偶(電阻)熱響應穩定時間τ0.5，溫度變送器的熱響應時間用作儀器的熱響應時間。

一體化防爆熱電偶基本誤差

儀器的基本誤差不得超過熱電偶(電阻)和溫度變送器的基本誤差。

注:NEPSI防爆認證部門*儀器儀表防爆安全監督檢查站。
